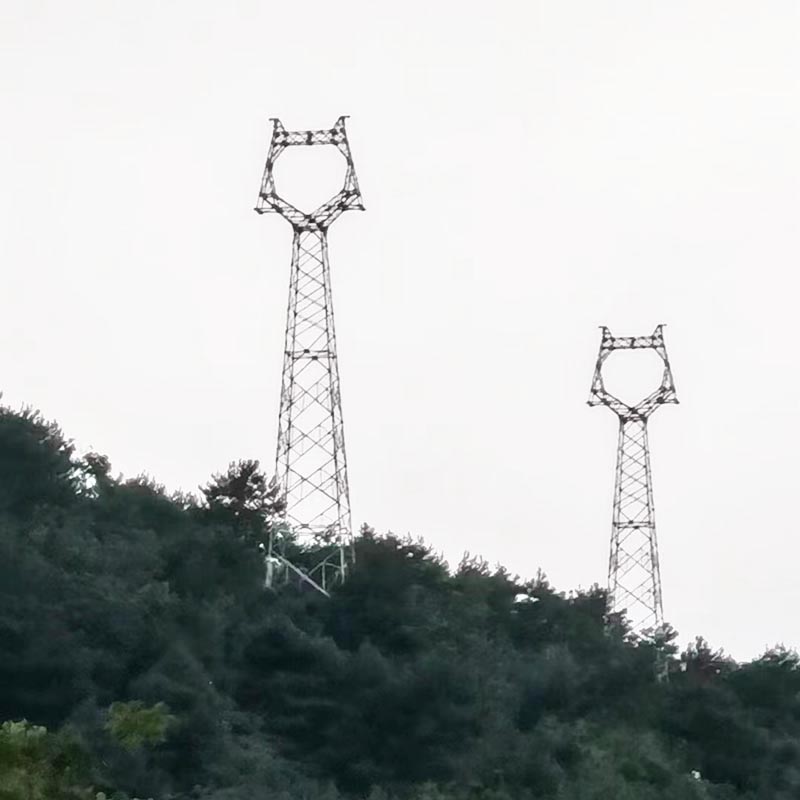

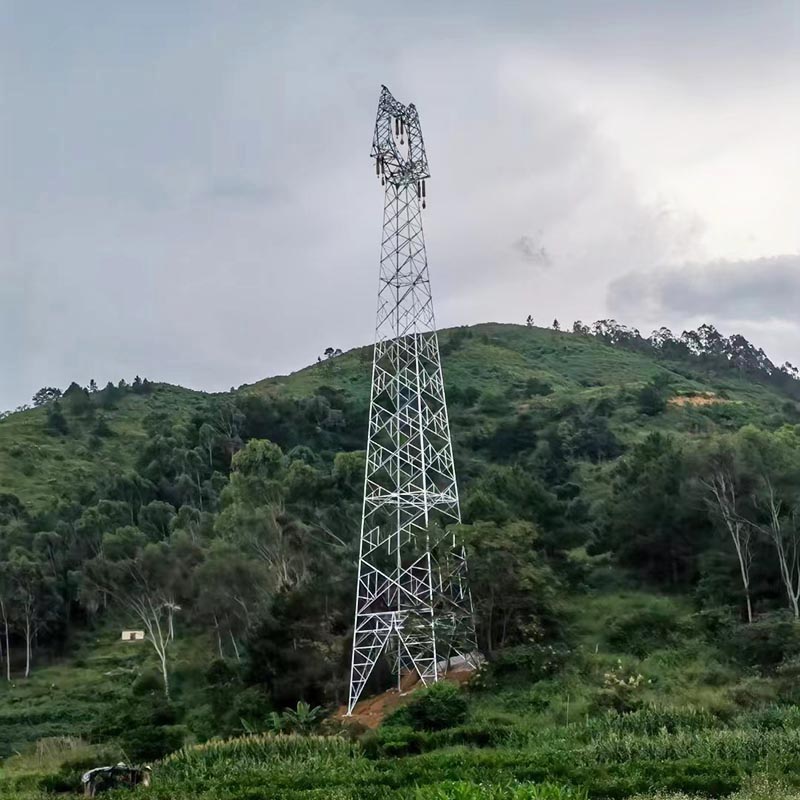

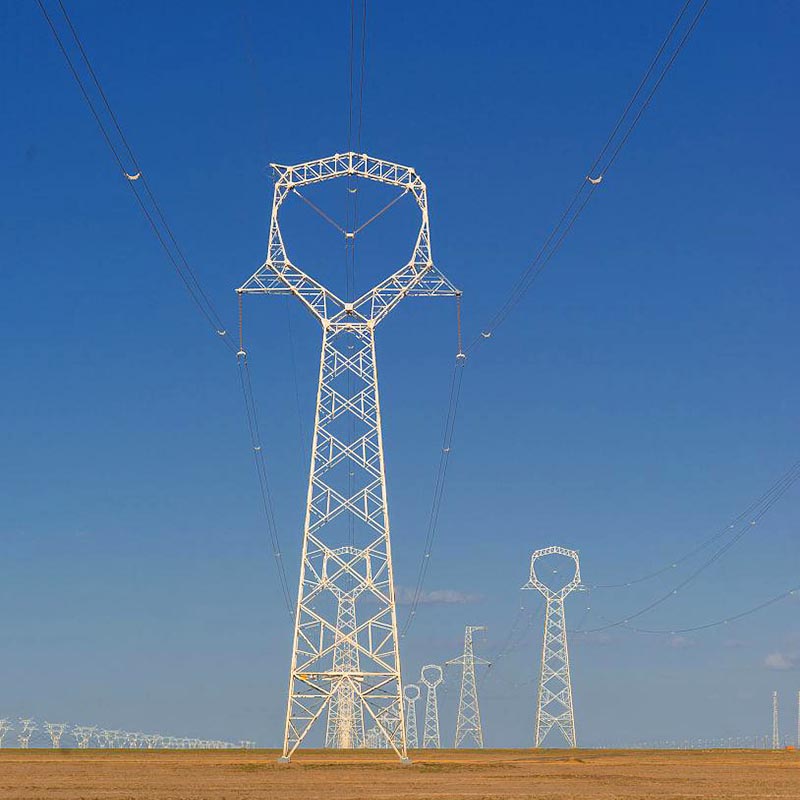

高圧送電鉄塔 送電線鉄塔

Xuteng Iron Tower は、高品質とリーズナブルな価格を備えた中国の高圧電力タワー送電線タワーの専門リーダーメーカーの 1 つです。ようこそお問い合わせください。高圧送電鉄塔送電線鉄塔の建設方法

高圧送電線塔の数が多く広範囲に分布していること、また複雑で変化に富んだ自然条件や地形条件があるため、輸送や設置に大型機械を使用するのは困難です。中国ではポールを持ち上げる方法がよく使われます。 1970年代には、高さ100メートルを超える鉄塔では、鉄塔の最下層を耐力フレームとして使用する、より安全な逆設置方式が採用されました。上から下まで部分ごとに設置し、全体を吊り上げてファイバーロープで仮固定しました。 通常、タワーは静的解析に簡略化されます。風、破線、地震などの動的荷重については、通常、静解析に基づいて風振動係数、破線衝撃係数、地震力応答係数を乗じて動的影響を考慮します。

高圧送電線鉄塔の内力計算は鉄塔やマストの構造と同じですが、次の 2 つの問題を考慮する必要があります。

① 鉄塔にかかるワイヤー風荷重の影響。ワイヤーの支点間の間隔が広く (通常 200 ～ 800 メートル)、横方向の振動の周期が長い (通常約 5 秒) ため、ワイヤーに沿った風の不均一な分布と動的影響を考慮する必要があります。塔のワイヤーの様子。 1960 年代初頭、多くの国の電力部門は実際の試験線を使用して強風下での導体の最大応答を決定し、これに基づいて実用的な計算方法を開発しました。これらの手法の一部は国の規定に組み込まれていますが、地形、測定器の精度、分析レベルなどのさまざまな要因により、これらの実用的な計算手法は依然として現実の状況を正確に反映することができません。 1970 年代半ば、突風によって引き起こされる鉄塔に対する導体の動的応答を分析するために、ランダム振動の理論が適用されました。この方法は、測定データに基づき、統計的概念とスペクトル解析を使用して構造応答の確率ピークを推定するもので、風の特性によりよく一致しています。

② ワイヤー破断力がタワーに与える影響。ワイヤーが突然断線した場合、タワーにかかる衝撃荷重はごく短時間でピークに達し、各部の相対値が変化するため、理論的に計算することが困難な複雑な過渡強制振動となります。一般に、現場での試験データに基づいて衝撃力のピーク値が求められ、これに基づいて実用的な「断線衝撃係数」が開発され、その値は電圧レベル、タワーの種類に応じて1.0～1.3の範囲となります。 、および異なる部分。
