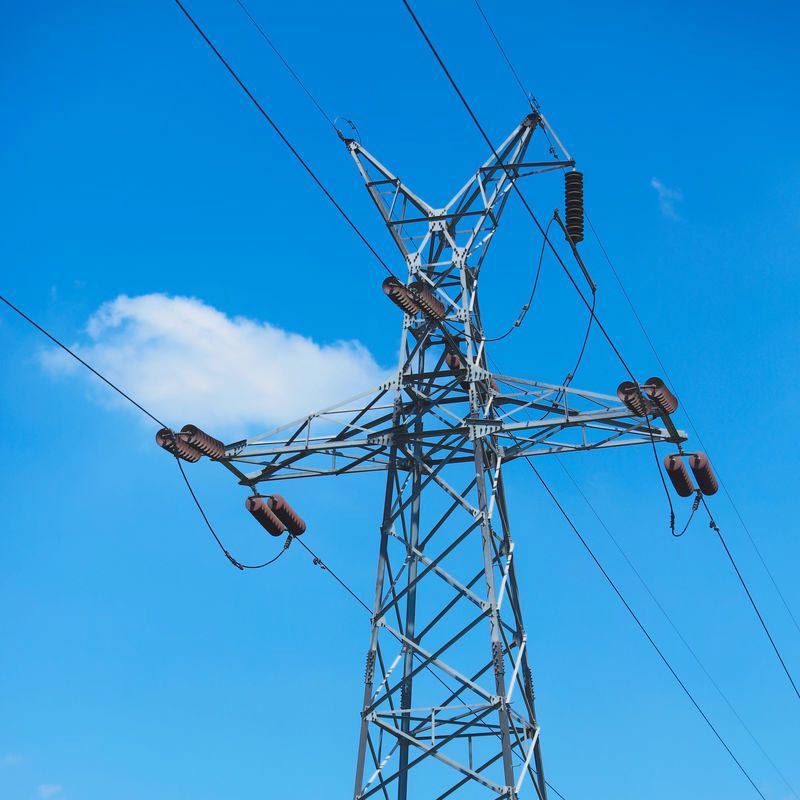

亜鉛メッキ送電鋼管塔

Xuteng Iron Tower は専門メーカーの 1 つとして、亜鉛メッキ送電鋼管タワーを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。

亜鉛メッキ送電鋼管塔：主要部分は鋼管で構成され、その他の部分は鋼管または形材で作られた格子型塔で構成されています。導体や避雷針を支持する架空送電線の支持構造物です。ワイヤが地面と接地物体の距離要件を満たしていること、およびワイヤ、避雷針、およびそれ自体の負荷と外部負荷に耐えられることを確認してください。

主な特徴：亜鉛メッキ送電鉄塔構造は技術的、経済的に比較的有利であり、大きな荷重に耐える送電鉄塔への適用に適しています。

(1) 負荷特性

亜鉛メッキ送電用鋼管タワー部材は、風圧が低く、断面曲げ剛性が高く、構造が簡単で、力の伝達が明確であり、材料の耐荷重性能を最大限に活用できます。一方で、タワーの重量を軽減し、基礎力を軽減できます。一方で、極端な条件下での自然災害に抵抗する能力を強化することは有益です。強度と安定性の計算要件を満たす条件下では、風圧形状係数が比較的小さい鋼管塔を使用すると、塔本体にかかる風荷重を大幅に軽減できます。

(2) 断面特性

鋼管部品の断面中心は対称であり、断面特性は等方的です。材質は全周に均一に分布しており、断面曲げ剛性が高くなります。送電鉄塔のテンションロッド部材は、鋼管と山形鋼の断面積が同等の場合、鋼管塔部材の利点が発揮されません。送電塔の曲げおよび圧縮コンポーネントには、より小さな断面積とより大きな回転半径を備えた鋼管を使用することで、材料の機械的特性のバランスを完全に保ち、構造の剛性と安定性の要件を満たすことができます。特に、幾何学的寸法が大きく、部材が長い大荷重鉄塔の場合、鋼管塔部材の優れた安定性能の利点は明らかです。

(3) 接続の構築

構造接続の面では、亜鉛めっき送電鋼管塔の主材はフランジまたは交差接続によって接続され、斜材は差し込み板または交差接続によって接続され、アングル鉄塔の主材は内部接続と外部接続、その他の部材の接続は主に接続プレートとボルトによって行われます。鋼管塔のフランジとプラグプレートの接続構造は比較的単純です。溶接作業負荷は増加しますが、山形鋼部品の偏心による構造物の耐荷重性能への悪影響は軽減されます。同時に、接続ノードの剛性と密度が向上し、構造全体の剛性と安定性が向上し、風による動的荷重に耐える能力が向上します。
